رموز مخططات التكييف وتفسيرها للمحترفين

رموز مخططات التكييف تلعب دورًا أساسيًا في تصميم وتنفيذ الأنظمة المختلفة، حيث تتيح للمهندسين والفنيين فهم مكونات النظام بسهولة ووضوح. تُعد هذه الرموز أداة حيوية تُساعد المهندسين والفنيين في قراءة وفهم المخططات بسرعة وكفاءة. في هذه المقالة، سنتناول أهم رموز مخططات التكييف المستخدمة في المملكة العربية السعودية ونفسر معانيها.

الملاحظات الأساسية

• زيادة الفهم للرموز يساهم في تحسين أداء أنظمة HVAC.
• النسبة المئوية للمباني التي تعاني من تصميمات غير فعالة تفوق 60%.
• من المهم استخدام برامج متخصصة مثل HAP وAutoCAD لتصميم أنظمة HVAC.
• فهم الرموز يمكن أن يقلل من تكلفة الصيانة والتشغيل.
• تدريب الموظفين على تفسير الرموز يعزز الكفاءة العامة للعمل.

مكونات نظام التكييف

يتكون نظام التكييف من عدة مكونات تعمل معًا لضمان توفير بيئة مريحة من حيث درجة الحرارة وجودة الهواء. تختلف المكونات حسب نوع النظام (مركزي، منفصل، أو متغير التدفق)، ولكن بشكل عام، تشمل المكونات الأساسية ما يلي:

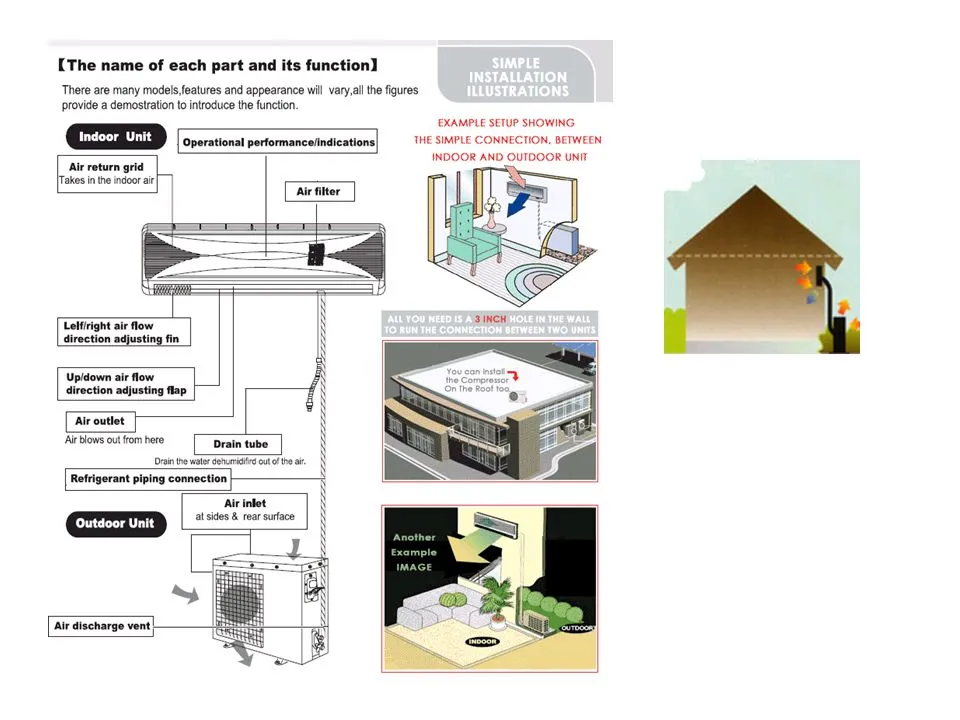

1. الوحدة الداخلية (Indoor Unit)

• الوصف: الوحدة المسؤولة عن توزيع الهواء المكيف داخل المساحة.
• المكونات الفرعية:
  • ملف التبريد (Evaporator Coil).
  • المروحة (Blower Fan).
  • مرشحات الهواء (Filters).

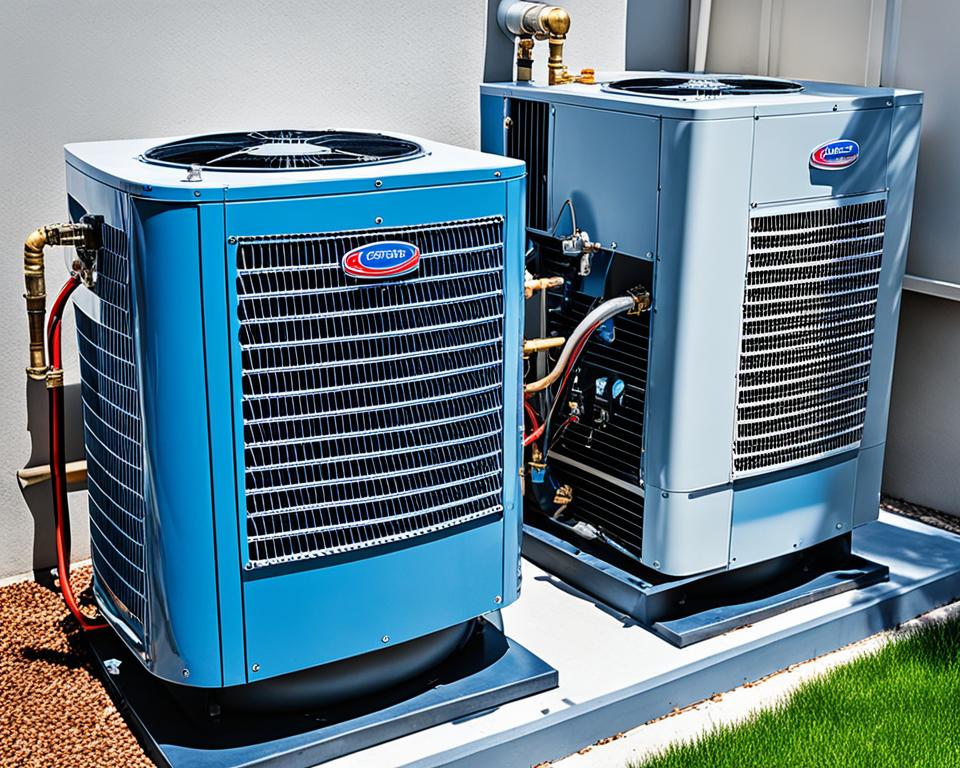

2. الوحدة الخارجية (Outdoor Unit)

• الوصف: تحتوي على المكونات الأساسية اللازمة لتبريد أو تسخين الهواء.
• المكونات الفرعية:
  • الضاغط (Compressor): لضغط غاز التبريد.
  • المكثف (Condenser Coil): لتبديد الحرارة.
  • المروحة الخارجية.

3. أنابيب التبريد (Refrigerant Piping)

• الوصف: أنابيب مصنوعة عادة من النحاس لنقل مادة التبريد بين الوحدة الداخلية والخارجية.
• المكونات:
  • أنبوب الإمداد (Supply Line).
  • أنبوب العودة (Return Line).

4. مجاري الهواء (Air Ducts)

• الوصف: قنوات تُستخدم لتوزيع الهواء المكيف إلى الغرف وسحب الهواء العائد إلى النظام.
• المكونات:
  • المخمدات (Dampers): للتحكم في تدفق الهواء.
  • العوازل الحرارية (Insulation): لتقليل فقدان الطاقة.

5. الثرموستات (Thermostat)

• الوصف: جهاز للتحكم في درجة حرارة النظام وتشغيله وإيقافه حسب الحاجة.
• الأنواع:
  • تقليدية.
  • ذكية (Smart Thermostats) مع اتصال بالإنترنت.

6. الفلاتر (Filters)

• الوصف: مسؤولة عن تنقية الهواء من الغبار والجسيمات قبل توزيعه في المساحة.
• أنواع الفلاتر:
  • فلاتر ميكانيكية.
  • فلاتر إلكترونية.

7. المراوح (Fans)

• الوصف: تُستخدم لتحريك الهواء داخل النظام.
• الأنواع:
  • مراوح الطرد المركزي.
  • مراوح المحور (Axial Fans).

8. الصمامات وأجهزة التحكم (Valves & Controls)

• الوصف: تُستخدم لتنظيم تدفق مادة التبريد وضبط ضغط النظام.
• الأمثلة:
  • صمام التمدد الحراري (Expansion Valve).
  • صمامات التحكم في تدفق الهواء.

9. أنظمة التدفئة الإضافية (Heating Systems)

• الوصف: في الأنظمة المزدوجة (Heating and Cooling)، تُضاف وحدات تدفئة لتوفير الدفء في الشتاء.
• المكونات:
  • سخانات كهربائية.
  • مشعات تعمل بالغاز.

10. مخارج ومداخل الهواء (Air Diffusers & Grilles)

• الوصف: فتحات يتم من خلالها توزيع الهواء أو سحبه إلى النظام.
• الأشكال:
  • دائرية.
  • مستطيلة.

أهمية مكونات النظام

كل مكون يلعب دورًا أساسيًا في تحقيق كفاءة وفعالية نظام التكييف. فهم هذه المكونات يُساعد المهندسين والفنيين على تصميم أنظمة مناسبة لاحتياجات العملاء وضمان صيانتها بشكل صحيح لتحقيق أداء مستدام.

أنظمة التكييف المختلفة

أنظمة التكييف تأتي بتنوع كبير لتلبية احتياجات البيئات المختلفة، بدءًا من المنازل السكنية الصغيرة وحتى المنشآت الصناعية الضخمة. فيما يلي أبرز أنظمة التكييف وأهم خصائصها:

1. نظام التكييف المنفصل (Split System)

الوصف: يتكون من وحدة داخلية وأخرى خارجية متصلة بأنابيب تبريد.
الاستخدام: مناسب للمنازل والمكاتب الصغيرة.
المزايا: كفاءة في استهلاك الطاقة، تشغيل هادئ.
العيوب: محدودية التغطية لمساحات واسعة.

2. نظام التكييف المنفصل المتعدد (Multi-Split System)

الوصف: مشابه للنظام المنفصل ولكن مع وحدة خارجية واحدة تدعم عدة وحدات داخلية.
الاستخدام: مناسب للمباني ذات الغرف المتعددة.
المزايا: تقليل الحاجة لوحدات خارجية متعددة، تحكم مستقل لكل غرفة.
العيوب: تكلفة تركيب أعلى مقارنة بالنظام المنفصل.

3. نظام التكييف المركزي (Central Air Conditioning)

الوصف: يستخدم وحدة رئيسية تبرد الهواء وتوزعه عبر مجاري الهواء إلى جميع أجزاء المبنى.
الاستخدام: مناسب للمباني الكبيرة مثل الفنادق والمستشفيات.
المزايا: تغطية شاملة لمساحات واسعة، تحكم موحد في درجة الحرارة.
العيوب: تكلفة تشغيل وصيانة مرتفعة.

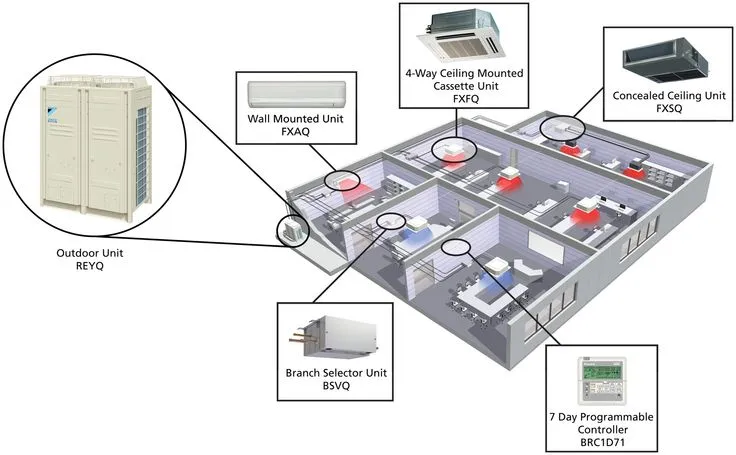

4. نظام التكييف المتغير التدفق (VRF/VRV)

الوصف: يستخدم وحدة خارجية واحدة متصلة بعدة وحدات داخلية، مع إمكانية التحكم المستقل في كل وحدة.
الاستخدام: مناسب للمباني التجارية والسكنية الكبيرة.
المزايا: كفاءة عالية في استهلاك الطاقة، مرونة في التحكم.
العيوب: تكلفة أولية مرتفعة، تعقيد في التركيب.

5. نظام التكييف الشباك (Window AC)

الوصف: وحدة واحدة تحتوي على كل المكونات، تُثبت في نافذة أو فتحة بالجدار.
الاستخدام: مناسب للغرف الفردية الصغيرة.
المزايا: تكلفة منخفضة، سهولة التركيب.
العيوب: كفاءة أقل مقارنة بالأنظمة الأخرى، مستوى ضجيج مرتفع.

6. نظام التكييف المحمول (Portable AC)

الوصف: وحدة متنقلة يمكن نقلها بين الغرف بسهولة.
الاستخدام: مناسب للمساحات الصغيرة المؤقتة.
المزايا: سهولة الاستخدام، لا يتطلب تركيب دائم.
العيوب: قدرة تبريد محدودة، مستوى ضجيج مرتفع.

7. نظام التكييف الصحراوي (Evaporative Cooling)

الوصف: يستخدم الماء لتبريد الهواء من خلال التبخير.
الاستخدام: مناسب للمناطق الجافة والحارة.
المزايا: تكلفة تشغيل منخفضة، تأثير تبريد لطيف.
العيوب: غير فعال في المناطق ذات الرطوبة العالية.

8. نظام التكييف المختلط (Hybrid Systems)

الوصف: يجمع بين تقنيات متعددة، مثل استخدام الكهرباء والغاز.
الاستخدام: مناسب للمنازل التي تبحث عن كفاءة في استهلاك الطاقة.
المزايا: تقليل استهلاك الطاقة، أداء متعدد الوظائف (تبريد وتدفئة).
العيوب: تكلفة تركيب مرتفعة.

كيفية اختيار النظام المناسب

يعتمد اختيار نظام التكييف على عوامل متعددة، مثل حجم المساحة، الميزانية، ظروف المناخ، واحتياجات التحكم. معرفة هذه الأنظمة تساعد في اتخاذ القرار الصحيح لتحسين الراحة وكفاءة استهلاك الطاقة.

أهمية معرفة الرموز في التصميم الهندسي

معرفة الرموز مهمة جدًا في التصميم الهندسي. تساعد المهندسين على تصميم أنظمة التكييف بشكل فعال. هذه الرموز ضرورية لتحقيق الفعالية والاستدامة في المشاريع.

تؤدي معرفة الرموز إلى تحديد المعايير اللازمة للتصميم بدقة. هذا يساعد على استغلال الموارد بشكل أفضل.

الدراسات تظهر أن المخططات الكهربائية الهندسية تستخدم يوميًا بكثرة. هذه المخططات تحدد الاحتياجات الفعلية للمشاريع بدقة. معرفة الرموز يمكن أن تقلل التكاليف وتتحكم فيها، مما يزيد من التحليل المالي للمشروعات.

استخدام المخططات الهندسية يمكن أن يقلل من الوقت اللازم للتنفيذ بنسبة 30%. كما يساعد على ضمان جودة العمل. هذه المخططات تسهل متابعة العمليات والصيانة، مما يزيد من فعالية الأداء العام للمشاريع.

معرفة الرموز تضمن التنسيق والتكامل بين التصميم الهندسي وأنظمة التكييف. من خلال الاعتماد على المخططات الدقيقة، يمكن تحسين جودة المشاريع. هذا يقلل من الوقت والتكاليف اللازمة، وهو ما يعتبر من أهداف التصميم الهندسي الفعّال.

مكونات نظام ويزيد من مستويات الراحة.

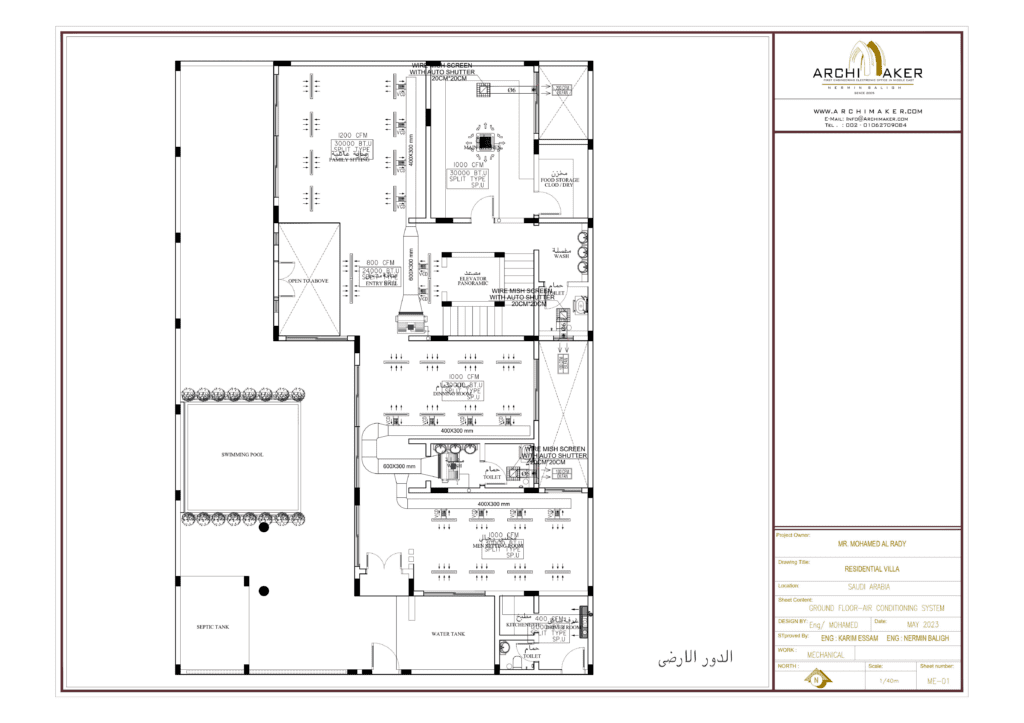

مفهوم رموز مخططات التكييف

تعتبر مفهوم رموز التكييف أساسًا لفهم كيفية عمل أنظمة التكييف بشكل فعال. تعكس هذه الرموز تمثيلات مرئية لعناصر متعددة في مخططات التكييف، مثل الوحدات والمكونات المختلفة. لفهم هذه الرموز يتطلب معرفة شاملة بالمكونات والتقنيات المستخدمة في تلك الأنظمة.

تعتبر معرفة الرموز ضرورية لضمان قراءة دقيقة لمخططات التكييف، مما يسهل على المهندسين والفنيين تحليل الأنظمة وتصميم أنظمة التكييف المناسبة للمشاريع المختلفة. يتضمن ذلك التعرف على أنواع المنظمات الهيدروليكية والكهربائية. ومن المهم جدًا أن يمتلك المتخصصون في هذا المجال معرفة دقيقة بالرموز المستخدمة.

أهمية فهم رموز مخططات التكييف

فهم رموز مخططات التكييف يُعتبر مهارة أساسية لأي محترف يعمل في مجال تصميم أو تنفيذ أنظمة التكييف، إذ تساعد هذه الرموز في توضيح التفاصيل التقنية للنظام وتسهيل التواصل بين الأطراف المختلفة في المشروع. فيما يلي أبرز أسباب أهمية فهم هذه الرموز:

توضيح مكونات النظام
تساعد الرموز في تقديم صورة دقيقة ومبسطة لجميع مكونات النظام، مثل الوحدات الداخلية والخارجية، الأنابيب، مجاري الهواء، والمخمدات. هذا التوضيح يُسهل فهم كيفية عمل النظام ككل.

ضمان التنفيذ الدقيق
عند قراءة المخططات وفهم الرموز بشكل صحيح، يتمكن المقاولون والمهندسون من تنفيذ النظام وفقًا للتصميم المخطط له، مما يُقلل من احتمالية حدوث الأخطاء أثناء التركيب.

توفير الوقت والجهد
بدلاً من الحاجة إلى شرح كل عنصر بالتفصيل، تُستخدم الرموز لتوفير وصف مختصر وسريع لكل جزء في النظام. هذا يُسرّع من عملية تصميم وتنفيذ المشروع.

تحسين الصيانة والتشغيل
عند الحاجة إلى صيانة أو تعديل نظام التكييف، تُسهل الرموز فهم المخطط بسرعة، مما يُتيح للفرق المختصة تحديد المشكلات أو إجراء التعديلات المطلوبة دون إضاعة وقت.

تعزيز التعاون بين الأطراف المختلفة
تُعد الرموز لغة مشتركة بين جميع المهندسين، المصممين، والمقاولين. فهمها يسهم في تحسين التواصل وتجنب سوء الفهم بين الأطراف المشاركة في المشروع.

الامتثال للمعايير الدولية والمحلية
فهم الرموز يُساعد على ضمان أن النظام مُصمم ومُنفذ وفقًا للمعايير والمواصفات المحلية والدولية، مما يُعزز جودة المشروع وموثوقيته.

بالتالي، يُعد فهم رموز مخططات التكييف أمرًا ضروريًا لضمان نجاح المشروع من حيث الجودة والكفاءة والالتزام بالمعايير، مما يجعلها أداة لا غنى عنها للمحترفين في هذا المجال.

أنواع رموز التكييف المستخدمة

تعتبر رموز مخططات التكييف أدوات مهمة لفهم مكونات النظام. هناك أنواع مختلفة من الرموز لكل وظيفة وتصميم. هذا يساعد في التعرف على العناصر الأساسية بسهولة.

هناك نوعان رئيسيان من الرموز يجب على المهنيين معرفتهما. هما الرموز الكهربائية والرموز الهيدروليكية.

الرموز الكهربائية

الرموز الكهربائية فى مخططات الكهرباء المعمارية تعرض العناصر الكهربائية في التكييف. تشمل مكابس التبريد، المحولات، والأسلاك. هذه الرموز توضح كيفية توصيل الدوائر وتحكم الطاقة.

هذه الرموز مهمة للمحترفين لتحديد مكونات الدوائر. تساعد في صيانة وإصلاح الأنظمة الكهربائية.

الرموز الهيدروليكية

الرموز الهيدروليكية تتعلق بأنظمة السوائل في التكييف. تشمل أنابيب، صمامات، ومضخات. هذه الرموز توضح تدفق السوائل في النظام.

كيفية قراءة رموز مخططات التكييف

قراءة الرموز في مخططات التكييف تحتاج إلى فهم دقيق. يجب البدء بالتعرف على الهوامش والمفاتيح. بعض الرموز تعبر عن مكونات أساسية، بينما أخرى تعكس المعايير الفنية.

تقنيات القراءة مهمة لاتصال المهندسين والفنيين. الرسوم التوضيحية تساعد في فهم كيفية ربط الرموز. هذا يساعد في تحسين أداء أنظمة التكييف وفهم المشاكل.

• فهم الرموز الرئيسية المستخدمة في مخططات التكييف.
• تعرف على المكونات والأنظمة المختلفة المرتبطة بكل رمز.
• ممارسة القراءة من خلال مراجعة مخططات فعلية وتطبيق ما تم تعلمه.

استيعاب هذه الجوانب يزيد من كفاءة القراءة ووضوح فهم المخططات.

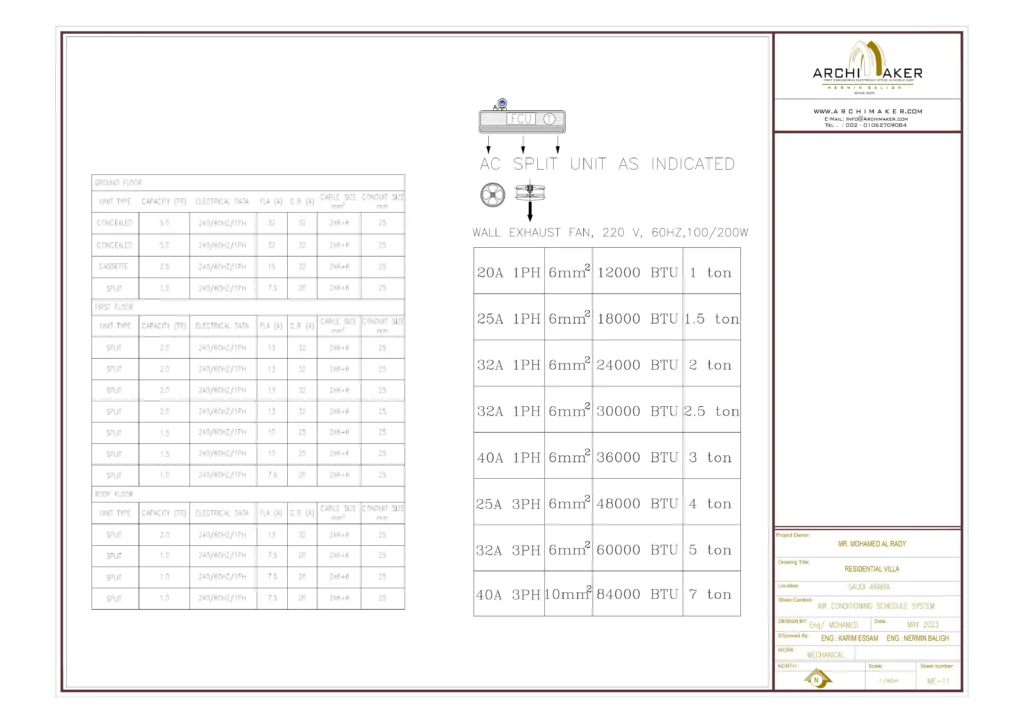

أشهر رموز مخططات التكييف وتفسيراتها

في هذا القسم، سنتناول أبرز الرموز المستخدمة في مخططات التكييف مع شرح بسيط لوظيفتها. هذه الرموز تُستخدم يوميًا في تصميم وتنفيذ الأنظمة، وتُعد أداة لا غنى عنها لفهم تفاصيل الأنظمة المختلفة.

1. رمز الوحدة الداخلية (Indoor Unit):

• الوصف: يُشار إليها غالبًا بمستطيل يحتوي على اختصارات مثل “IU” أو اسم الموديل.
• التفسير: تُستخدم لتمثيل الوحدة الداخلية المسؤولة عن توزيع الهواء داخل المساحة.

2. رمز الوحدة الخارجية (Outdoor Unit):

• الوصف: دائرة أو مربع مكتوب داخله “OU”.
• التفسير: تمثل الوحدة الخارجية التي تحتوي على الضاغط والمكثف.

3. رمز مجاري الهواء (Ducts):

• الوصف: خطوط متصلة غالبًا بعلامات سهمية.
• التفسير: تدل على مسار تدفق الهواء.

4. رمز المخمد (Damper):

• الوصف: مستطيل يحتوي على خط مائل.
• التفسير: يمثل أداة تُستخدم لتنظيم تدفق الهواء.

5. رمز وحدات التكييف المركزية (Chiller/VRF):

• الوصف: مستطيل كبير مع تسميات مثل “CH” أو “VRF”.
• التفسير: يُستخدم لتمثيل الأنظمة المركزية للتبريد.

6. رمز أنابيب التبريد (Piping):

• الوصف: خطوط رفيعة متصلة برموز مثل “S” (Supply) أو “R” (Return).
• التفسير: تشير إلى مسارات أنابيب التبريد.

7. رمز الفلاتر (Filters):

• الوصف: مستطيل يحتوي على شبكة خطوط متقاطعة.
• التفسير: يرمز إلى مواقع الفلاتر التي تُستخدم لتنقية الهواء.

8. رمز مخرج الهواء (Air Diffuser/Grille):

• الوصف: دائرة أو مستطيل يحتوي على خطوط متقاطعة.
• التفسير: يشير إلى موقع مخارج الهواء.

رموز مخططات التكييف وتفسيرها للمحترفين

تعتبر رموز مخططات التكييف مهمة لفهم الأنظمة في التكييف. هذا يساعد المحترفين على العمل بكفاءة. معرفة كيفية استخدام هذه الرموز ضرورية لتحقيق نتائج جيدة.

الرموز تساعد في تحديد مكونات النظام مثل وحدات التبريد والمراوح. على سبيل المثال، رموز مثل R و C تعنيان المبردات والكومبروسرات. هذا يسهل معرفة أجزاء النظام المسؤولة عن التبريد.

• فهم الرموز يساعد في تحسين كفاءة تشغيل النظام.
• يساهم التفسير الجيد للرموز في تجنب الأخطاء أثناء التركيب.
• تعتبر المعرفة بهذه الرموز ضرورية لتصميم الأنظمة بكفاءة.

معايير استخدام رموز مخططات التكييف في السعودية

في المملكة العربية السعودية، يُعتبر استخدام رموز مخططات التكييف جزءًا أساسيًا من عملية تصميم وتنفيذ أنظمة التكييف، حيث تلعب المعايير المحلية دورًا مهمًا في ضمان دقة المخططات وكفاءتها. تعتمد هذه المعايير على توحيد الرموز لضمان فهم مشترك بين جميع الأطراف المعنية، بدءًا من المهندسين والمقاولين وحتى المشغلين.

الالتزام بالمواصفات الفنية المحلية

تتبع المملكة مواصفات فنية صارمة، مثل تلك الصادرة عن الهيئة السعودية للمواصفات والمقاييس والجودة (SASO). هذه المواصفات تضمن أن الرموز المستخدمة تعكس بوضوح مكونات النظام ووظائفها.

التوافق مع ظروف المناخ المحلي

تأخذ مخططات التكييف في السعودية بعين الاعتبار الظروف المناخية القاسية، مثل الحرارة العالية والرطوبة المنخفضة. لذلك، يُفضل استخدام رموز تُبرز العناصر المسؤولة عن الكفاءة الحرارية واستهلاك الطاقة.

سهولة القراءة والفهم

يهدف استخدام رموز موحدة وواضحة إلى تسهيل قراءة المخططات من قبل جميع الفرق العاملة في المشروع، مما يُقلل من احتمالية وقوع الأخطاء أثناء التنفيذ.

التطابق مع الأنظمة العالمية

بالرغم من وجود معايير محلية، إلا أن الرموز تُصمم غالبًا لتكون متوافقة مع الأنظمة الدولية مثل معايير ASHRAE، مما يُسهّل التعامل مع الموردين والمصممين العالميين.

التفاصيل الإضافية للعناصر المركزية

في المشاريع الكبيرة التي تعتمد على أنظمة التكييف المركزية، يتم استخدام رموز مخصصة لتحديد الأنابيب، المخمدات، والمخارج الهوائية، بما يضمن فهمًا دقيقًا لمسارات الهواء وتدفقه.

بفضل هذه المعايير، تُعد مخططات التكييف في السعودية أداة فعالة لرفع كفاءة الأنظمة وضمان تنفيذها بشكل احترافي يتماشى مع أعلى مستويات الجودة.

نصائح للمحترفين في قراءة مخططات التكييف

لتحقيق أقصى استفادة من مخططات التكييف، إليك بعض النصائح العملية التي يمكن أن تساعد المهندسين في الميدان:

فهم الرموز القياسية:

تأكد من استخدام دليل الرموز المُعتمد في المملكة لضمان التوافق مع المعايير المحلية والدولية.

على سبيل المثال، إذا كنت تعمل على مشروع يتضمن وحدات VRF، فاستخدم الرموز الصحيحة لتوضيح مسارات التبريد والعودة بوضوح.

الاطلاع على الملاحظات الفنية:

اقرأ دائمًا التعليقات أو الإشارات التي توضح الرموز بشكل أفضل.

مثال: في أحد المشاريع التجارية، قد تجد ملاحظات تُشير إلى مواصفات خاصة لمجاري الهواء في المناطق ذات الأحمال العالية.

التدريب المستمر:

استثمر في الدورات التدريبية لفهم التحديثات الجديدة في المجال.

الدورات التي تُركز على أدوات التصميم مثل AutoCAD أو Revit يمكن أن تُحسّن من مهاراتك في قراءة وتنفيذ المخططات. الرموز القياسية**: تأكد من استخدام دليل الرموز المُعتمد في المملكة.

الخلاصة

فهم أنظمة التكييف ورموزها مهم جدًا خاصة في المملكة العربية السعودية، هذه الرموز تساعد في معرفة مكونات الأنظمة وتحليلها. هذا يسمح للمهنيين بتحسين الأداء وضمان الكفاءة في التصميم والتركيب.

اختيار الأنظمة المناسبة مهم في تركيب التكييف. يجب الانتباه لاحتياجات المساحة ونشاط العمل. يمكن أن يكون التكييف المركزي أو المنفصل خيارًا جيدًا، مع استخدام وحدات كاسيت السقف للمساحات الكبيرة.

استخدام رموز الألوان يزيد من كفاءة الأداء ويقلل من مخاطر السلامة. يُنصح بالاعتماد على المقاولين المتخصصين لضمان التواصل الصحيح بين مكونات النظام. هذا يضمن تحقيق أقصى استفادة من أنظمة التكييف في بيئات العمل.

ما هي التحديات التي واجهتها في قراءة مخططات التكييف؟ شاركنا تجربتك، وابدأ اليوم بتطبيق النصائح الواردة أعلاه لتطوير مهاراتك وجعل مشاريعك أكثر احترافية!
