التصميم الكهربائي والميكانيكي: الكهرباء والسباكة والتكييف

في المستشفى أو الفندق، يمر داخل السقف المستعار مجرى تكييف وماسورة صرف وحامل كابلات ورشاش حريق، وكلها تتنافس على مساحة محدودة. إذا لم تُرسم هذه الأنظمة معًا على المخطط، يحسم المقاول التعارض في الموقع بطريقته، وغالبًا على حساب ارتفاع السقف أو الصيانة.

في أركيميكر نصمم الأعمال الكهربائية والميكانيكية والصحية لكل مشروع نصممه معماريًا، أو لمشروع جاهز المخطط المعماري يحتاج إلى استكمال التخصصات.

ما يشمله التصميم الكهربائي والميكانيكي

الأعمال الكهربائية

مخططات الإنارة الداخلية والخارجية وإنارة الطوارئ، ومخططات القوى والمخارج، وتوزيع اللوحات الكهربائية وأحمالها. ويدخل فيها التيار الخفيف: الإنذار من الحريق، والبيانات، وكاميرات المراقبة، والإنتركم. وقد شرحنا قراءة هذه اللوحات في مقال مخططات الكهرباء المعمارية.

الأعمال الصحية

شبكات التغذية بالمياه الباردة والساخنة، وشبكات الصرف والتهوية، وخزانات المياه ومساراتها حتى الأجهزة الصحية.

التكييف والتهوية

اختيار نظام التكييف المناسب لكل فراغ، وحساب الأحمال الحرارية، ومسارات مجاري الهواء، وتهوية الحمامات والمطابخ والمواقف. ورموز هذه المخططات مشروحة في مقال رموز التكييف.

أنظمة السباكة في المباني السكنية

يُحسم نوع السباكة مبكرًا لأنه يؤثر في التصميم الإنشائي وفي ارتفاع الأسقف. والأنظمة الشائعة في السعودية ثلاثة:

السباكة المعلقة

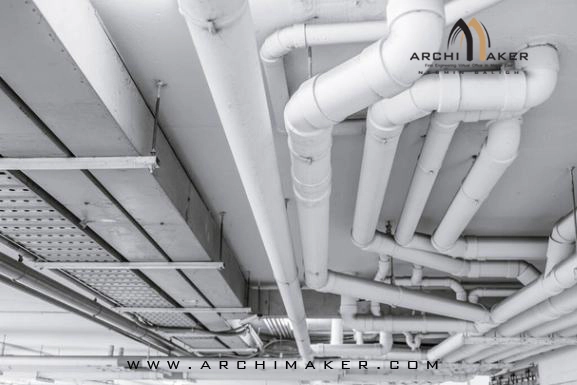

تُعلّق مواسير الصرف أسفل البلاطة، وتختفي خلف سقف مستعار في الدور الذي تحتها. صيانتها أسهل، لأن الوصول إلى المواسير لا يتطلب تكسير البلاط، لكنها تحتاج إلى سقف مستعار في الفراغ الواقع أسفل الحمام.

السباكة الهابطة

تُخفض بلاطة الحمام عن بقية الدور، وتُمدّ المواسير في الفراغ الناتج ثم يُردم ويُبلط. لا تحتاج إلى سقف مستعار في الدور السفلي، لكن إصلاح أي تسريب فيها يعني فتح الأرضية.

السباكة المدفونة

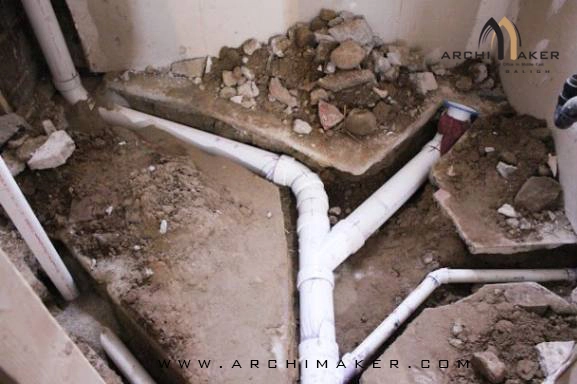

تُدفن المواسير في الردم تحت أرضية الدور الأرضي أو داخل الحوائط. وتُستخدم عادة في الدور الأرضي، وتحتاج إلى عناية في الميول والعزل، لأن الوصول إليها لاحقًا صعب.

أنظمة التكييف واختيارها

لا يوجد نظام واحد يناسب كل المباني. يتوقف الاختيار على مساحة الفراغ، وارتفاع السقف، وساعات التشغيل، وطريقة الصيانة التي يفضلها المالك.

مكيفات سبليت

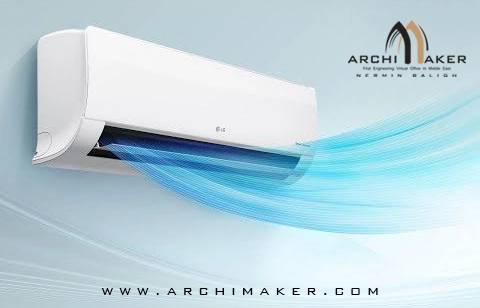

وحدة داخلية على الحائط ووحدة خارجية، لكل غرفة على حدة. تكلفتها الأولية منخفضة، وتعطل إحداها لا يؤثر في بقية الغرف، لكن الوحدات الخارجية تحتاج إلى أماكن مدروسة حتى لا تشوه الواجهة.

مكيفات كونسيلد (مخفية)

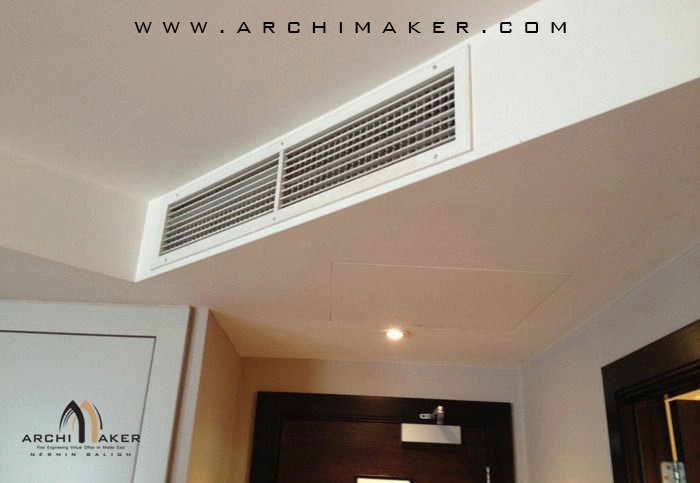

الوحدة الداخلية مخفية داخل السقف المستعار، وتوزع الهواء عبر مجارٍ وفتحات. شكلها أنظف من السبليت، وتخدم أكثر من فراغ بوحدة واحدة، لكنها تحتاج إلى سقف مستعار بارتفاع كافٍ وفتحة صيانة.

التكييف المركزي

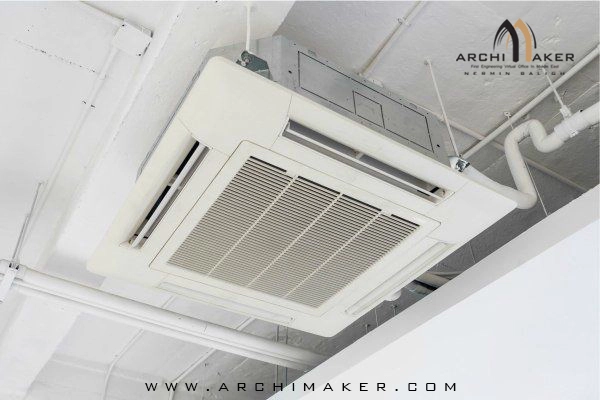

يُستخدم في المباني الكبيرة كالفنادق والمستشفيات والمراكز التجارية، حيث تولّد وحدات مركزية التبريد وتوزعه على المبنى. يحتاج إلى غرف معدات وشافتات تُحجز في التصميم المعماري من البداية. وتفاصيل التخصص الميكانيكي في صفحة الاستشارات الهندسية الميكانيكية.

من مشاريعنا

صممنا الأعمال الكهروميكانيكية كاملة لـفندق المنصور في العزيزية بمكة المكرمة، على مساحة 787.24 م². وفي مستشفى الحكماء بجدة، بسعة 100 سرير في قبوين وأرضي وسبعة أدوار، شمل عملنا المعماري والإنشائي والكهروميكانيكي. وفي مشروع سكني بجدة على مساحة 450 م²، يضم شقة أرضية وفيلا علوية، صممنا جميع التخصصات مع مخططات كفاءة الطاقة.

مراحل العمل

1. نبدأ من المخطط المعماري المعتمد، ونحجز فيه أماكن غرف الكهرباء والمضخات والخزانات والشافتات قبل تثبيته.
2. نحسب الأحمال الكهربائية والحرارية واحتياج المياه بحسب نوع المبنى وعدد مستخدميه.
3. نرسم المسارات ونراجع تقاطعها مع الكمرات والأعمدة مع المهندس الإنشائي، ونحدد الفتحات المطلوبة في البلاطات.
4. نصدر مخططات الكهرباء والصحي والتكييف، ونسلمها بملفات AutoCAD الأصلية.

يستغرق كل تخصص عادة من 7 إلى 10 أيام عمل. وفي السعودية تُعتمد المخططات عبر مكتب سعودي مرخص يختاره المالك.
